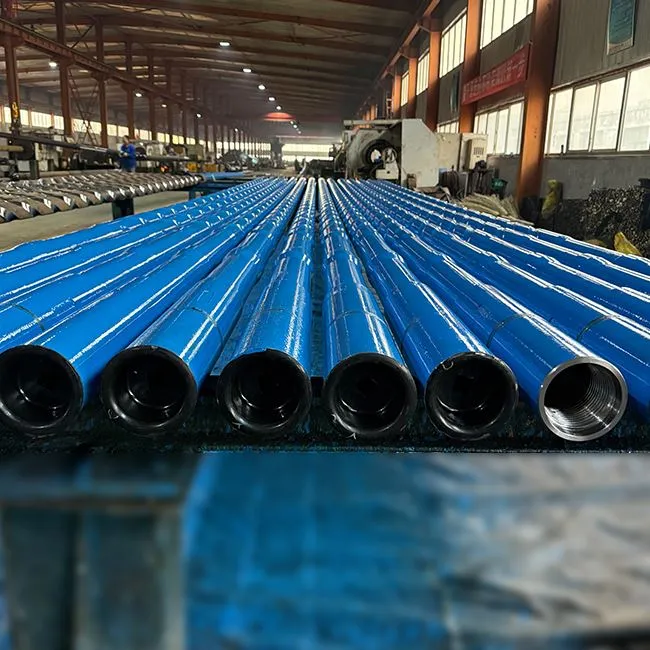

Сондажна тръба

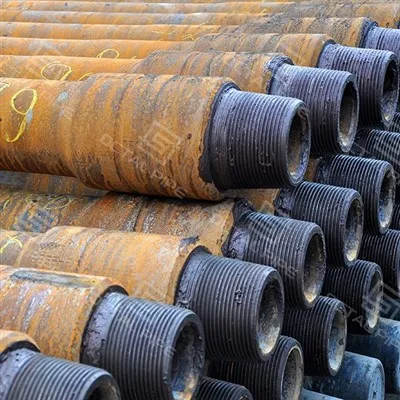

Сондажна тръбае тръбна стоманена сондажна колона с изкривени краища и заварени съединения на инструмента, произведена и проверена по API Spec 5DP, така че доставката да може да заключи приемането, проследимостта и -надеждността на направата, преди тръбата да достигне до платформата.

Като производител на сондажни тръби, Octal Pipe се фокусира върху контролируемите точки на повреда-заваряване на инструментални съединения, цялост на резбата и доставка-записи на ниво-защото повечето закъснения на оборудването започват от връзката, а не от тялото на тръбата. Сондажната тръба на Octal Pipe се произвежда в съответствие с API Spec 5DP за тръбни тела, API Spec 7-1 за въртящи се елементи на бормашина и API Spec 7-2 за съединения на инструментални съединения. Това гарантира механична здравина, прецизност на размерите и взаимозаменяемост с международно сондажно оборудване.

От гледна точка на реалните покупки, проблемите със сондажните тръби обикновено не започват в дупката-те започват снеясен обхват на PSL/клас, несъответстващи връзки/инструментални съединения и липсващи записи от инспекциикоито забавят входящите проверки и създават{0}}закъснения от страна на оборудването. Octal доставя API 5DP сондажна тръба като анпакет-готов за приемане: ясни входове за RFQ (използване на API RP 7G като справка за избор), дефиниран обхват на инспекция и пакет документи, който намалява преработката и споровете по-късно.

Сондажните тръби са работната колона, която свързва повърхностната въртяща се система с долото и модула на дънния отвор (BHA). При нормално пробиване той изпълнява три функции едновременно. Първо, той предава въртящ момент и обороти в минута от горното задвижване или въртящата се маса през -съединителните връзки на инструмента за завъртане на свредлото. Второ, той носи аксиално натоварване (тегло-на-бит) и огъване, когато траекторията на сондажа се променя и низът влиза в контакт със сондажа. Трето, той действа като тръбопровод под налягане за сондажна течност: калта се изпомпва по сондажната тръба към дюзите на свредлото, след което се връща нагоре по пръстена, за да транспортира отломки, да контролира налягането, да охлади свредлото и да стабилизира отвора.

Тъй като средата в сондажа не е стабилно-състояние, сондажната колона е постоянно изложена на динамични реакции, които се показват на фигурата: аксиална вибрация и удар (отскачане на бит), странична вибрация и удар (огъване и контакт със стената) и усукваща вибрация. Торзионните вибрации могат да се развият в приплъзване, при което свредлото моментално се забавя или спира, докато въртенето на повърхността продължава, след което се освобождава внезапно-, създавайки висок пиков въртящ момент и ускорявайки умората при връзките и преходните зони. Завихрянето на свредлото е странична нестабилност, при което свредлото/BHA прецесира около централната линия на отвора; движението напред и назад описва различни модели на въртене/контакт и може да доведе до бързо износване на ножа и повреда на връзката. Ето защо изборът и инспекцията на сондажни тръби се определят от целостта на връзката, последователността на размерите и проследимостта, а не само от OD и дебелината на стената.

Създаден от производител на сондажни тръби по API Spec 5DP, така че доставката да може да заключи приемането, проследимостта-на-съвместимостта и-надеждността на състава, преди тръбата да достигне до платформата.

Размери на сондажни тръби

API 5DP Спецификация на сондажни тръби (класове, размери, връзки)

• Избор на степен: Съпоставете E75/X95/G105/S135 с очакваната програма за въртящ момент, напрежение и дълбочина на пробиване.
• Кисели / корозивни кладенци: Посочете тенденцията CO₂/H₂S, така че опциите за защита и обхватът на инспекция могат да бъдат приведени в съответствие (когато е посочено).
• Контрол на риска при свързване: Изберете тип шарнирно съединение и-практикувайте с гримиране, за да намалите дразненето и увреждането на рамото.
• Яснота при получаване: Изисквайте идентификация на-ниво на ниво + опаковъчен лист за бързо преброяване и приемане в двора.

Octal Pipe следва стриктна и проследима производствена последователност, за да гарантира механична цялост и устойчивост на умора:

1. Производство на стомана и валцоване на тръби

• Безшевни тръби от легирана стомана (35CrMo, 40Cr, 4137H, 4145H) с контролирана химия.
• Непрекъснатото леене и пробиване осигуряват еднаква зърнеста структура.

2. Разстройване

• Краищата на тръбите се нагряват и изковават във форми за вътрешна деформация (IU), външна деформация (EU) или вътрешна-външна деформация (IEU).
• Разрушаването увеличава площта на напречното-сечение за заваряване на инструментални съединения, подобрявайки здравината на връзката.

3. Термична обработка

• Закаляването и темперирането осигурява необходимата якост на провлачване/опън (напр. S135 По-голямо или равно на 135 000 psi).
• Контролираните цикли на пещта осигуряват равномерна твърдост по цялата дължина на тръбата.

4. Заваряване чрез триене

• Прецизното триене-заваряване съединява инструменталните съединения към тялото на изместената тръба.
• Заваръчната зона се подлага на специална термична обработка за постигане на безпроблемно металургично свързване.

5. Машинна обработка и нарязване на резби

• API 7-2 резби (NC, IF, REG, FH), нарязани с CNC прецизност.
• Фосфатно покритие и медно покритие, нанесени за намаляване на протриването.

6. Твърда лента и защита на повърхността

• Твърдото обвързване на основата на Fe-, Cr-карбид или Nb сплав увеличава устойчивостта на износване.
• Финално покритие с инхибитори на ръждата за защита при транспортиране/съхранение.

• Стандартни връзки:API NC, IF, FH, REG
• Премиум връзки:XT™, HT™, двойни -раменни резби (за устойчивост на въртящ момент и умора)
• Твърда лента:Защитни-слоеве от износване, нанесени върху ставите на инструментите, намалявайки честотата на смяна на пода на платформата.
• Повърхностни обработки:Медно покритие, фосфатиране, анти{0}}покрития.

API 5DP връзки за сондажни тръби и инструментални съединениярешете дали вашият низ се възстановява гладко на платформата-или се превръща в преработка и време за изчакване. Повечето „проблеми на сайта“ идват от един от трите пропуска в обществените поръчки:грешно обозначение на връзката, размери на шарнира на инструмента, които не отговарят на инструментите за обработка, илилипсва доказателство за контрол на нишката.

Какво да поставите на PO (за да може Octal да го достави като съвпадаща система):

• Тип връзка:NC / IF / REG / FH (или вашият точен стандарт за флота)
• План на ПИН/кутия:потвърдете ориентацията на пин/кутия и всякакви нужди за кръстосване
• Граници на инструменталните съединения:OD на инструменталното съединение + ограничения на пространството на щипката / площта на асансьора
• Опции за носене (само ако е необходимо):твърдо облепване, вътрешно покритие, анти{0}}практика против стържене

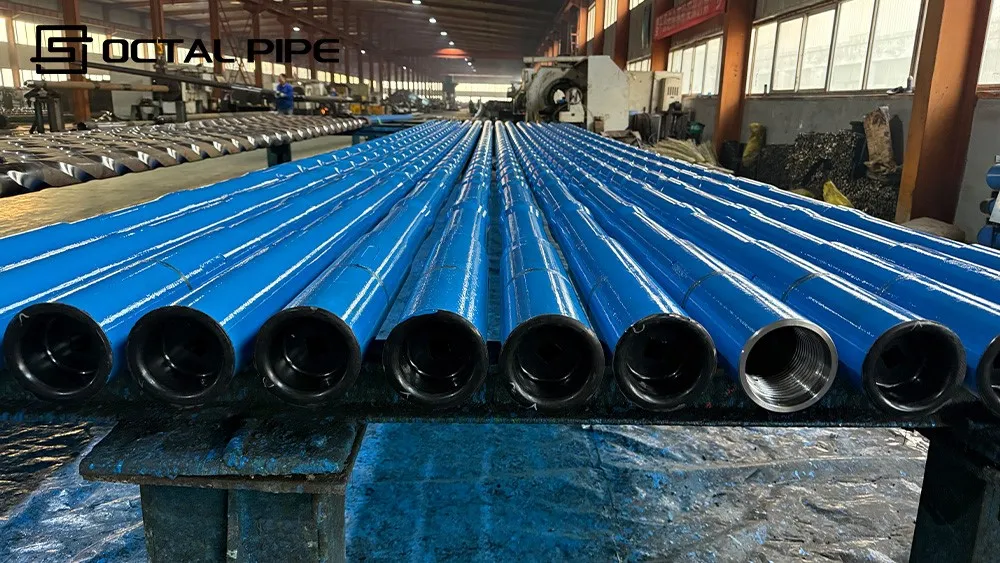

• Обхват на защита:включени предпазители за резба (щифт и кутия)

Как Octal намалява проблемите (специфични, не общи):

• Потвърждаваме,план за свързване и ограничения на инструменталните съединения преди производствототака че доставената тръба съответства на вашата практика на оборудването, а не на нишка "по подразбиране".
• Всяка пратка включвапроследимост + записи на размери, идоказателство за измерване на нишка, когато е посочено-така че входящата проверка може да се подпише без преследване по имейл.
• Предпазителите за нишки и стабилното групиране се третират като част от контрола на риска при приемане, тъй като повечето-проблеми с грима започват от обработката, а не от металургията.

доставка-първо + Осмични контроли:

Повредата-на пода обикновено идва от неподходящи инструменти за боравене, неправилна настройка на щипка или неконтролирано гримиране. Octal Pipe доставя сондажна тръба с опции за свързване (NC/IF/REG/FH и премиум двойно-рамо) и повърхностни обработки (фосфатиране/помедняване), така че колоната да работи чисто със стандартно оборудване за манипулиране.

Референтен размер на свредлото за метчик (за заводска резба, не за сондажна тръба за нефтени находища)

Следните заявки за „размер на свредло за метчик за тръба“ се отнасят за размери на свредло за метчик, използвано за нарязване на NPT резби в работилница; те не са сондажни тръби OD/спецификации за свързване. За бърза справка: 1/8″ NPT свредло за метчик е обикновено11/32" (0,344" / 8,73 mm), 1/4″ NPT е7/16″ (0,438″ / 11,11 mm), и 3/8″ NPT е37/64" (0,578" / 14,68 mm)-винаги проверявайте според таблицата на производителя на крана за точната серия резба и процент резба.

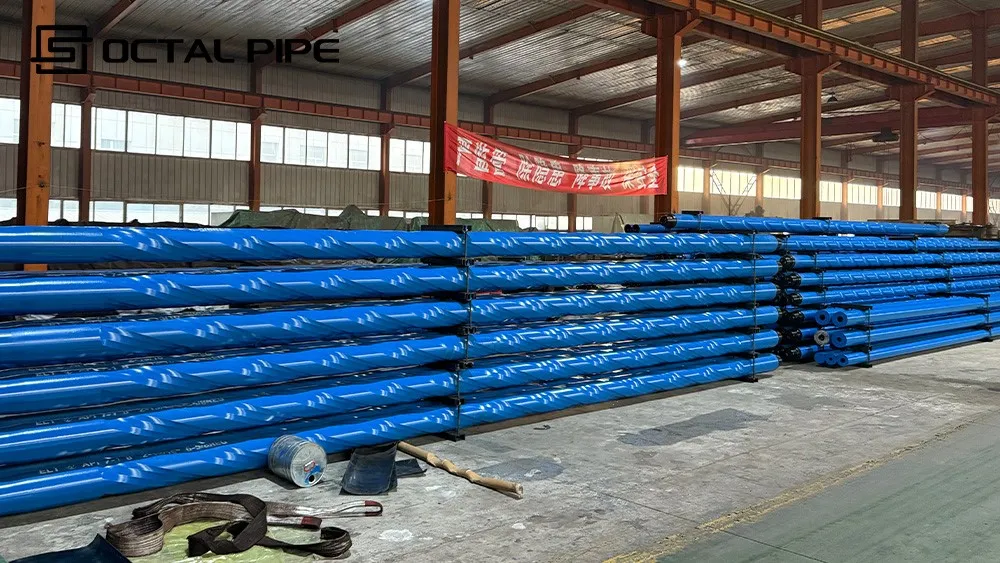

Различни степени на сондажни тръби са проектирани за специфични условия на сондажи:

• E75:Добив По-голям или равен на 75 000 psi. Подходящ за плитки/средно-дълбоки кладенци.
• X95:Добив По-голям или равен на 95 000 psi. Клас-за общо предназначение с по-добра издръжливост.
• G105:Добив По-голям или равен на 105 000 psi. Използва се при по-дълбоки кладенци или по-големи натоварвания.
• S135:Добив По-голям или равен на 135 000 psi. Изисква се за дълбоки кладенци и HPHT условия.

Основни механични параметри (съгласно API 7-1 / 5DP):

• Якост на опън:Проверен чрез разрушителен тест за всеки клас.
• Издръжливост на удар:Тестове с V-нарез на Шарпи при критични температури.
• Контрол на твърдостта:Инструментални съединения 285–341 HB типични; твърдостта на тялото е строго регулирана.
• Ефективност при умора:Зоната на заваръчната връзка на инструмента/корпуса е тествана за устойчивост на циклично натоварване.

Възлагането на обществени поръчки не се нуждае от формулировка „строги QA“. имате нуждачислени критерии за приеманеи апакет документикойто показва измерените резултати. За API 5DP сондажна тръба (PSL-1 / PSL-2 / PSL-3), Octal подравнява обхвата на проверката към вашияPO/ITP, след което доставя записи, които съответстват на проверките, които вашите инспектори действително извършват.

EN 10204 3.1/3.2 пакет документи (когато е посочен):MTC/CMTR с топлинен номер, химия, механични резултати и картографиране на проследимост към списъка на пратката.

Консумативи за октални тръбиAPI 5DP сондажна тръбаза сондажни програми, при които купувачите се интересуват по-малко от "сондажни тръби като цяло" и повечесъвместимост на връзката, риск от умора и документи за приеманетова няма да забави платформата.

Отклонени и насочени кладенци (където първо се показват умората и износването на ставите на инструмента)

Doglegs и повтарящите се цикли наказват връзките. Най-честата грешка при покупка е поръчването на тръба без заключванеплан за свързване + граници на инструменталните съединения, след което откриване на несъвместимост по време на-гримиране.

• Осмичен тръбен подход:потвърдете точното обозначение на връзката и ограниченията на инструменталните съединения в PO, след това подкрепете приемането с доказателство за инспекция/измерване на резба, когато е посочено, така че „няма да компенсира“ да не се превърне в проблем с -времето за монтаж.

Офшорна и много{0}}логистика за обработка (където нишките се повреждат, преди някой да забележи)

Когато тръбата се повдига, поставя и прехвърля многократно, „изглежда добре при пристигането“ често се превръща в повреда на щифта/кутия, която се появява само на платформата.

• Осмичен тръбен подход:третира защитата като част от QA-предпазители за конци + стабилно свързване + ясна маркировка по размер/клас/дължина-така че вашият приемен двор да не смесва спецификациите и вашият екипаж да не отстранява неизправностите при транспортиране.

Кисела услуга / корозивни сондажни течности (където вътрешната корозия се превръща в скрита цена)

В кладенци сH₂S/CO₂, високо съдържание на хлориди или агресивни сондажни течности, повредите на сондажните тръби често започват като вътрешна корозия или питинг много преди колоната да „изглежда зле“ външно-след което се проявява като преждевременно отхвърляне по време на проверка или неочакван престой.

• Осмичен тръбен подход:ние обхващаме поръчката около вашата действителна среда (флуид/корозионни драйвери + температура), след което доставяме API 5DP сондажна тръба спакет-готов за проверкакойто поддържа приемане (MTC/CMTR + механични резултати, плюсNDT и опции за вътрешно покритие, когато са посочени в PO/ITP), така че покупките на корозивни-услуги не разчитат на предположения.

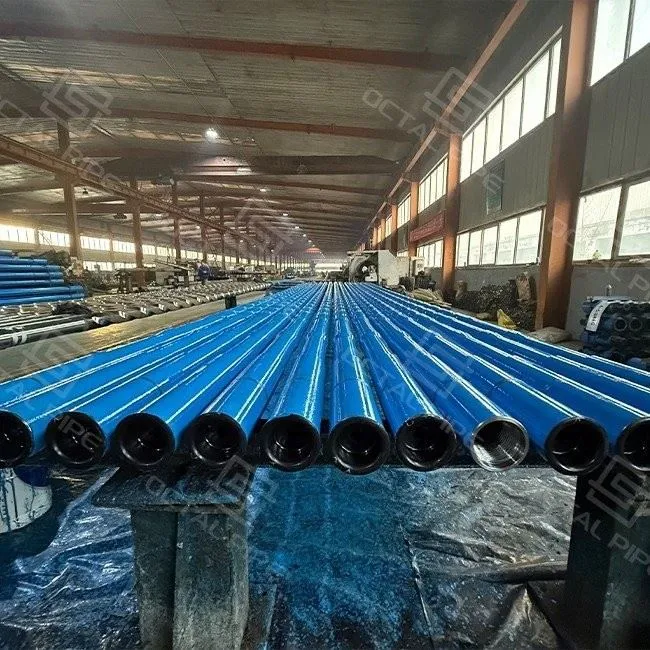

За EPC и сравняване на изпълнители на сондажиКитай производители на сондажни тръбиидоставчици на сондажни тръби, решението обикновено се свежда до дисциплината за проследяване (heat-to-joint mapping), защита на връзката по време на транспортиране и дали QA записите могат да се подават директно в системата на проекта (когато е посочено в PO/ITP).

1. Качество на заваряване на инструменталните съединения (истинската структурна гореща точка)

2. Сондажната тръба рядко се поврежда първо в средата на тялото-проблемите обикновено се концентрират околозона на инструментална фуга/заваръчен шевтъй като носи цикли на-направяне, въртящ момент и огъване. Octal Pipe контролира това, като третира инструменталното съединение като процес-критична стъпка, а не стокова добавка-, а записите за доставка обвързват работата на инструменталното съединение с партидата, така че приемането не разчита на „изглежда добре“.

3. Топлинна обработка и консистенция на клас (защо "API 5DP" все още се нуждае от доказателство)

4. Купуването на API 5DP сондажна тръба не е просто купуване на етикет-а купуванеповтарящи се механични характеристикипартида до партида. Octal Pipe поддържа доставката на класа последователна чрез контролирана обработка и доставя механичните резултати в пакета документи, така че доставката да може да бъде одобрена с доказателства, а не с обещания на доставчика.

5. Дисциплина за машинна обработка на резба и измерване (-надеждността на грима е произведена)

6. Повечето забавяния на оборудването идват от резби: дразнене, лошо прилягане или повреда, която можеше да бъде предотвратена. Octal Pipe третира контрола на резбите като производствено качество-нишките са защитени при манипулиране и, когато вашият PO/ITP изисква това, доставката включвадоказателство за измерване на резбататака че получаващият екип да може да се подпише без аргументи.

7. Опаковането като част от качеството на процеса (тъй като транспортирането може да съсипе добрата тръба)

8. Дори перфектно направената тръба може да бъде "направена лоша" в логистиката. Ето защо Octal Pipe третира предпазителите, стабилността на групирането и маркирането по размер/клас/дължина като част от контрола на процеса-така че това, което получавате, е готово за работа, а не „има нужда от сортиране и повторна проверка“.

Когато търсите сондажна тръба за продажба за активна програма, най-бързият начин да избегнете отказ „няма да компенсирате“ е да я цитирате като съвпадаща система, а не като обща тръба. Посочете OD/WT и обхват (R1/R2/R3), клас (E75/X95/G105/S135) и точното обозначение на връзката (NC/IF/REG/FH или премиум двойно-рамо), след което добавете ограничения за шарнира на инструмента (OD/пространство на клещите) и изисквания за протектор за боравене и оценка на двора. Ако вашият PO/ITP изисква доказателства, извикайте записите предварително-резултати от дрейфа (размер на дорника + успешно/неуспешно), измерване на резбата и обхват на NDT само когато е посочено-така че пратката да пристигне „одобрение-готова“, вместо да задействате допълнителни цикли на проверка.

Свържете се сега

Тази страница обхващанефтено находище API 5DP сондажна тръбаза сондажни колони. Диаграмите с размери на метчиците за резби NPT са отделна тема за обработка и не са част от доставката на сондажни тръби.

ЧЗВ



Каква е разликата между API 5DP и API RP 7G за закупуване на сондажни тръби?

API 5DPестандарт за покупка и приеманеза производство на сондажни тръби/обхват на проверка.API RP 7Gсе използва повече като aсправка за избор(какви входове да се вземат предвид за елементите на стеблото на сондажа и работните граници). В RFQ използвайте 5DP, за да заключите приемането, и използвайте 7G мислене, за да избегнете грешна-оценка/грешна-купуване на връзка.

Какво трябва да посоча, когато купувам API 5DP сондажна тръба, за да избегна закъснения при готвене-отстрани-?

ПосочетеOD/WT + обхват (R1/R2/R3), клас, и точнотообозначение на връзката(NC/IF/REG/FH) плюсограничения на инструменталните съединения(OD/тонг пространство). Добаветепредпазители за конции ясно посочете всеки необходим обхват на инспекция (напр. измерване на резбата/NDT) в PO, така че нищо да не се „предполага“.

Какви документи трябва да се доставят със сондажна тръба API 5DP за входяща проверка?

Най-малко:MTC/CMTR (проследимост), записи на размери/праволинейност, и опаковъчният списък, картографиран отразмер/клас/дължина. Ако вашият PO/ITP го изисква, добаветедоказателство за измерване на резбата, плюсNDT/хидротест/доклади за въздействиесамо когато е посочено-така че приемането се основава-на доказателства, а не на имейл-.

Как да избера връзки и инструментални съединения за програми за пробиване с отклонение или висок{0}}въртящ момент?

При работа с отклонение/висок-въртящ момент отказите и забавянията обикновено започват отвръзка/инструментална ставаплощ, а не тялото на тръбата. Изберете връзки, които да съответстват на вашия стандарт за оборудване/флота, след това заключете ограниченията на ставите на инструмента и изискванията за работа (протектори/опаковки), за да намалите повредата на резбата и -компенсирайте отказите; поискайте допълнителни записи от инспекции, когато историята на грешките ви го оправдава.

Сертификати



CE сертификат

Сертификат ISO 9001

API Q1 сертификат

ABS сертификат

Сертификат AP-5L

API-5CT сертификат



Диапазон на OD: 2 3/8" – 6 5/8"

степени: E75, X95, G105, S135

Дължини: R1 / R2 / R3

Видове разстройство:IU, EU, IEU

Връзки:NC, IF, REG, FH, премиум опции

Приложения:Дълбоки кладенци, HPHT, офшорни, насочени сондажи
