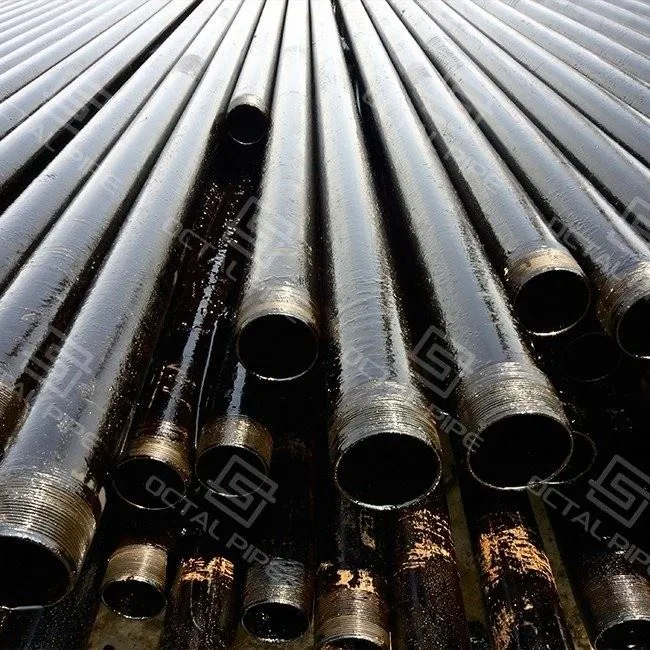

API 5DP Drill Pipe suppliers

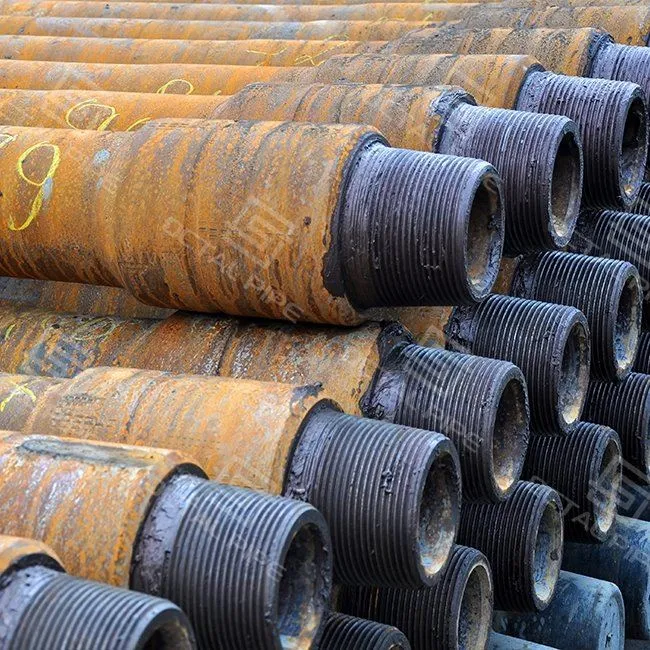

API 5DP сондажна тръба

Стандарт: Съвместим с API 5DP (инструментални съединения по API 7-2)
Диапазон на външния диаметър: 2 3/8″ – 6 5/8″
Класове: E75, X95, G105, S135
Дължини: R1 (18–22 фута), R2 (27–30 фута), R3 (38–45 фута)
Типове нарушения: IU, EU, IEU
Връзки: NC, IF, REG, FH, премиум опция
Характеристики: Q&T легирана стомана, триещи-заварени инструментални съединения, опционално твърдо налепване
Приложения: Нефтени и газови кладенци, геотермално сондиране, HPHT дълбоки кладенци, офшорни платформи

Изпрати запитване

Изтегляне

представяне на продукта

Общ преглед на продукта

API 5DP сондажната тръба е индустриалната-стандартна стоманена тръба, използвана при сондиране на нефтени, газови и геотермални кладенци. Той функционира като тръбопровод за сондажна течност и като механична връзка, предаваща въртящ момент и аксиални натоварвания към свредлото.
За разлика от корпуса и тръбопровода, сондажните тръби са тръбопроводи за многократна употреба, предназначени за повтарящи се цикли-наглобяване/разглобяване-, екстремни напрежения при усукване и умора при циклично натоварване. API 5DP определя размерите, класовете, механичните свойства, изискванията за проверка и маркировката за сондажни тръби, като гарантира взаимозаменяемост и надеждност в сондажните системи по целия свят.
Octal Pipe предлага пълна гама от E75, X95, G105 и S135 сондажни тръби с фрикционно{4}}заварени съединения на инструменти, първокласни връзки и опционално твърдо налепване за удължаване на експлоатационния живот при тежки условия на пробиване.

Обхват на стандарти и спецификации

Стандартен:API спецификация 5DP (последно издание)
степени: E75, X95, G105, S135
Видове разстройство:IU, EU, IEU
Връзки на инструментални съединения:API 7-2 (NC, IF, REG, FH) или премиум връзки
Диапазони на дължината:R1 (18–22 фута), R2 (27–30 фута), R3 (38–45 фута)

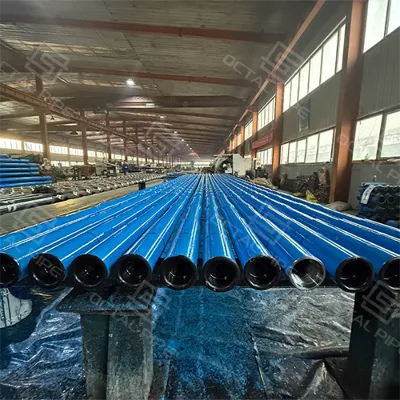

API 5DP drilling pipe with tool joints High-strength S135 drill pipe Hardbanding applied to drill pipe tool joint

Производствен процес (подробен)

Octal Pipe следва напълно контролиран производствен маршрут за производство на сондажни тръби API 5DP:
1. Избор на суровини

Безшевни тръби от легирана стомана (обикновено 35CrMo, 40Cr, 4137H, 4145H) с контролирано микро-легиране.
Строгият контрол на химическия състав осигурява механична стабилност.

2. Разстройване на тръбата

Краищата на тръбите се подлагат на горещо коване в IU, EU или IEU изкривени краища.
Това увеличава дебелината на стената и площта на напречното-сечение, което позволява заваряване на инструментални съединения.

3. Термична обработка

Закаляване и темпериране (Q&T) по цялата дължина на тръбата за постигане на необходимата граница на провлачване (до 135 000 psi за S135).
Контролираната твърдост осигурява баланс между здравина, издръжливост и устойчивост на умора.

4. Заваряване чрез триене

Съединенията на инструмента са заварени чрез триене-към изкривените краища с прецизно контролирано подаване на топлина.
Създава безшевна металургична връзка с висока устойчивост на умора.

5. Обработка и нарязване на резби

Резби, нарязани според спецификациите на API 7-2.
Нанесено медно покритие или фосфатно покритие за намаляване на стърчането.

6.Повърхностна защита

Твърда лента, приложена към OD на инструменталната връзка, за да устои на износване.
Покритията против-ръжда осигуряват издръжливост при транспортиране/съхранение.

Размери и размери

Артикул	Спецификация (по API 5DP)
Външен диаметър (OD)	2 3/8″ – 6 5/8″
Обхват на дължината	R1 (18–22 фута), R2 (27–30 фута), R3 (38–45 фута)
Дебелина на стената	Варира според OD & клас, според таблици на API
Разстроени типове	IU, EU, IEU
Резби за свързване на инструменти	NC, IF, REG, FH, Premium

Механични свойства (класове API 5DP)

Степен	Степен на провлачване (мин.)	Якост на опън (мин.)	Типично приложение
E75	75 000 psi	100 000 psi	Плитки до средни кладенци
X95	95 000 psi	105 000 psi	Умерено дълбоко сондиране
G105	105 000 psi	125 000 psi	По-дълбоки кладенци, по-големи натоварвания
S135	135 000 psi	150,000+ psi	Дълбоки кладенци, HPHT среда

Гарантиране на качеството и тестване

Всяка тръба подлежи на 100% проверка съгласно API 5DP:

NDT:Ултразвукова проверка на корпус и заваръчни зони, EMI проверка за пукнатини.
Хидростатичен тест:Тест под налягане за проверка на целостта на тялото.
Проверка на размерите:OD, дебелина на стената, праволинейност, тестване на дрейфа.
Измерване на резбата:Използване на API главни измервателни уреди за точност на щифта/кутия.
Механични тестове:Опън, провлачване, удължение, твърдост, въздействие на Шарпи.
Проследимост:Щамповани номер, клас и API монограм.

Предимства на сондажните тръби за октални тръби

Пълно съответствие с API 5DPс API 7-1/7-2 стандарти за инструментални съединения.
Усъвършенствано заваряване чрез триенеза здравина на инструменталните съединения и устойчивост на умора.
Строг контрол на термичната обработкаосигурява последователно представяне във всички степени.
Опционално твърдо обвързванеудължава живота на износване в абразивни образувания.
Глобална верига за доставкис бърза доставка на дължини R2 и R3.
Персонализирани връзкиналични за офшорни и HPHT проекти.
