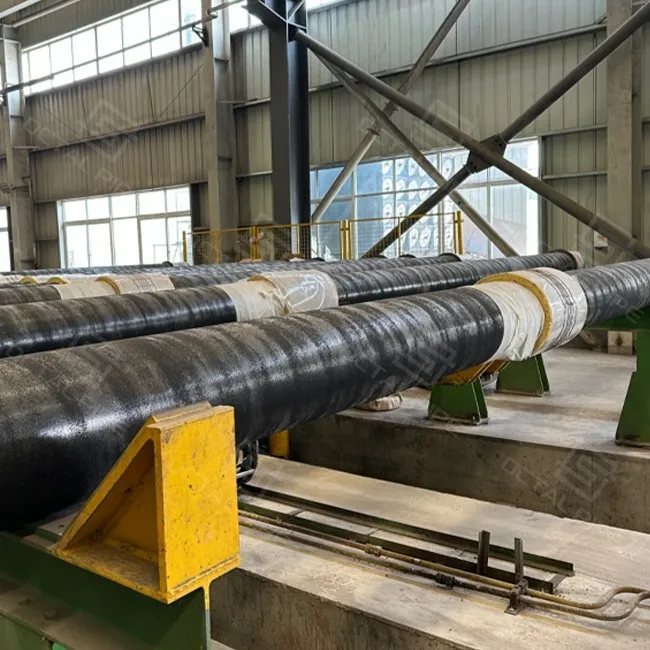

Монтаж на анода

Аноден монтаже работата по закрепване на жертвени аноди към тръбопровод-чрез заваряване, затягане/закрепване или вграждането им в CWC слоя-така че анодите корозират първи и стоманената тръба остава защитена като част от системата за катодна защита (CP). За тръба с CWC покритие включва и контролпозиция на анода, метод на фиксиране и защита на кабелатака че анодите остават електрически ефективни, без да се повредят по време на манипулиране, полагане или полево заваряване.
Прилагат се две основни системи:

• Жертвени аноди (Zn, Al, Mg):Лесен,{0}}без поддръжка, идеален за плитки води и почви.
• Аноди с импресиран ток (MMO, Si{0}}iron):Захранван от токоизправители, регулируем, подходящ за дълбоководни и -тръбопроводи на дълги разстояния.

Octal Pipe проектира и инсталира анодни системи стриктно съгласно стандартите DNVGL-RP-F103, ISO 15589-2 и NACE, като предлага оптимизирано разстояние, свързване и методи на инсталиране (заварени, със скоби или вградени CWC).

Според DNVGL-RP-F103 правилното инсталиране на аноди е от решаващо значение за осигуряване на равномерно разпределение на тока и дългосрочна-ефективност. Octal Pipe предлага множество решения за инсталиране в зависимост от дизайна на тръбопровода и околната среда:

1. Заварено прикрепване (подложки / гривни)

Контрол на местоположението:Анодите са разположени така, че да се избегнат полеви съединения, опори и зони, които се сблъскват с жила, ролки или контакт с обтегачи.

Дисциплина за заваряване + ремонт на покритие:Определят се зоните на заваряване, след което покритието се ремонтира и запечатва, за да се предотврати "малко изгаряне, голяма корозионна клетка".

Защита на кабела:Маршрутът е осигурен и защитен, така че да не се закача по време на манипулиране и спускане.

2. Монтаж със скоба/ремък (комплект за монтаж на анода)

Яснота на обхвата на комплекта:Типичният комплект за монтаж на аноди включва скоба/седло, ремъци/крепежни елементи, изолационни подложки, кабел за непрекъснатост и уплътнителни материали-, така че изпълнителят да не импровизира на място.

Качество на контакта:Подходящите повърхности се контролират, за да се избегне контакт с високо-съпротивление, което преминава визуално, но електрически се поврежда по-късно.

Анти{0}}разхлабване и транспортиране:Каишките са определени, така че да оцелеят при транспортиране, повдигане и опъване в легнало положение без преместване.

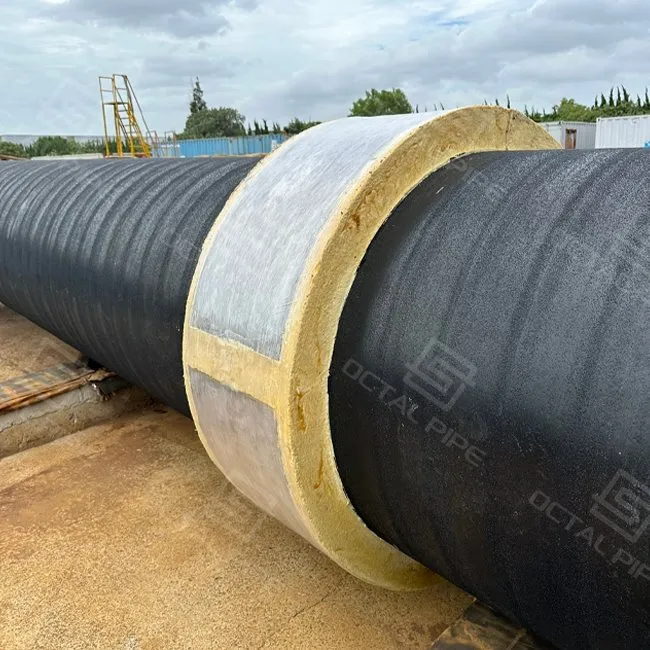

3. Вграден в CWC (за защитен CP върху тръба с бетонно покритие)

Вграждане на геометрия:Вдлъбнатината/капакът се контролира, така че анодът да е защитен от удар и съпротивление, като същевременно е електрически ефективен.

Кабелни изходи и уплътнение:Точките за изход на кабела са защитени и запечатани, така че да не се превърнат в точки за захващане или водни пътища.

Крайни преходи:CWC/анодната зона е координирана със съкращенията при заваряване, така че покритието на фугите на полето може да бъде изпълнено чисто (когато е посочено).

Подводен монтаж:

За подводни тръбопроводи анодите се монтират в морето от водолази или дистанционно управлявани превозни средства (ROV).

Използват се специализирани скоби и системи за заваряване, за да се гарантира безопасно и прецизно поставяне.

DNVGL-RP-F103 определя методите за разстояние и закрепване, за да се осигури равномерно покритие на CP.

Инсталация на захранващ аноден прът (ICCP):

Анодните пръти (MMO, на базата на-титан) са поставени по трасето на тръбопровода.

Свързан към трансформаторни{0}}токоизправители на сушата или платформи отгоре.

Осигурява регулируем ток, подходящ за дълбоководни тръбопроводи с високо изискване за CP.

процедура за монтаж на анода

Използвайте това катопроцедура за монтаж на анодабазовата линия и я затегнете във вашия ITP, където е необходимо:

Пред{0}}потвърждение за работа:Потвърдете системата за покритие, изграждането-на CWC (ако е приложимо), плана на анодното разстояние и зоните „забранени“ в близост до полеви съединения/подпори.

1. Маркиране и монтиране-:Маркирайте местоположения на чертеж; проверете разстоянието за поставяне на оборудването и точките за обработка.
2. прикачен файл:Инсталирайте чрез заваряване или метод със скоба/ремък; сигурно насочване на кабела и облекчаване на напрежението.
3. Проверка на непрекъснатостта:Извършете проверки на електрическата непрекъснатост/съпротивление и запишете резултатитекогато е посочено в PO/ITP.
4. Запечатване и ремонт:Поправете/поправете локалните повреди на покритието, запечатайте кабелните изходи и -проверете повторно ремонтираните зоникогато е посочено.
5. Документация-вградена:Актуализирайте идентификационните номера/местоположенията на анодите и тестовите записи за въвеждане в експлоатация и бъдещо наблюдение на CP.

Решенията за монтаж на аноди на Octal Pipe осигуряват стабилен контрол на корозията с множество технически предимства:

Удължен експлоатационен живот:

Дизайнът DNVGL-RP-F103 осигурява подходящо тегло на анода, разстояние и капацитет, което позволява 20–40 години ефективна катодна защита.

Оптимизирано текущо разпределение:

Инженерният дизайн осигурява равномерна поляризация на повърхността на тръбопровода.

Предотвратява локализирана недостатъчна защита или свръхзащита, като и двете могат да причинят разлепване на покритието.

Безопасност в опасни среди:

Жертвените системи не изискват захранване, което елиминира рисковете от искри в запалими зони.

Системите ICCP са проектирани с автоматичен мониторинг и контрол на тока, за да осигурят безопасна работа.

Интеграция с покрития и CWC:

Работи в тандем с покрития FBE, 3LPE, 3LPP и CWC, осигурявайки устойчивост както на корозия, така и на плаваемост.

Гарантира целостта на покритието, като същевременно допълва CP с излишък.

Адаптивност:

Sacrificial CP – Лесен, с ниска{0}}поддръжка, идеален за плитки/потопени среди.

ICCP – Регулируем, подходящ за дълбоководни и -тръбопроводи за износ на дълги разстояния.

Доказана офшорна производителност:

Прилага се в подводни тръбопроводи, щрангове и J{0}}тръби, отговарящи на границите на безопасност на DNV за офшорни проекти.

На аТръбопровод с CWC покритие, анодмонтажне е само за CP токов изход. Практическият риск е анодите и кабелите да станатточки на удар/ударпо време на изтегляне-навътре, повдигане на двора, контакт с ролка и операции по полагане-тогава проектът плаща за ремонти и повторни-проверки. Този раздел се фокусира върху монтажа на анода върху тръбата по начин, който остава електрически ефективен и конструктивен чрез работа с CWC и полево заваряване.

Повечето преработки на инсталацията на анода се случват, защото правилата за разстояние са написани като „типични X метри“, без да се вземат предвидполеви съединения, съкращения на CWC и контакт с оборудване за полагане. Правилата по-долу помагат да се запази оформлението, което може да се изгради върху тръба с CWC покритие, като същевременно се запази намерението на дизайна на CP.

Свържете се сега

ЧЗВ





Q 1 - Как предотвратявате електрически проблеми, когато анодите са монтирани върху тръби с бетонно покритие?

О: Затръби с бетонно покритие, планът за инсталиране трябва да включва разпоредби за предотвратяванеелектрически контакт между анодите и бетонната армировка, и това трябва да бъде разгледано в IPS/ITP. (Указанията на DNV препращат към тази необходимост от тръби с бетонно покритие и я обвързват с планирането на процедурата/инспекцията.)

Q 2 - Какво трябва да включва процедурата за инсталиране на анода?

A: правилнопроцедура за монтаж на анодаобикновено се записва като IPS/ITP-готова работна последователност, обхващаща получаване/обработка/съхранение на аноди, подробни монтажни чертежи (с допустими отклонения), проверка/тестване на закрепване и документиране на записи. Този подход на „процедурна спецификация“ е изрично посочен в ръководството на DNV за подводни тръбопроводи.

Q 3 - Какви документи трябва да се доставят с аноден монтаж (за получаване и оборот)?

Когато са посочени в PO/ITP, типичните оборотни позиции включват:as-built списък/идентификатори на местоположението на анодите, контролен списък за проверка на монтажа/закрепването и всички необходимизапис на изпитване за непрекъснатост/съпротивлениеплюс регистрационни файлове за ремонт на покритие/повторни -тестове, ако са извършени ремонти. Ръководството за стандарти подчертава съхраняването на чертежи за инсталация, проверка/тестване и записи като част от документирания пакет.

Сертификати



CE сертификат

Сертификат ISO 9001

API Q1 сертификат

ABS сертификат

Сертификат AP-5L

API-5CT сертификат



Стандарти:DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169

Типове аноди:Жертвен (Zn, Al, Mg), ICCP (MMO, графит, силициево-желязо)

Методи за инсталиране:Заварени, вързани, CWC вградени, скоби, подводни, ICCP пръти

Приложения:Офшорни тръбопроводи, подводни тръбопроводи, блата, заровени тръбопроводи

Срок на експлоатация:20–40 години
