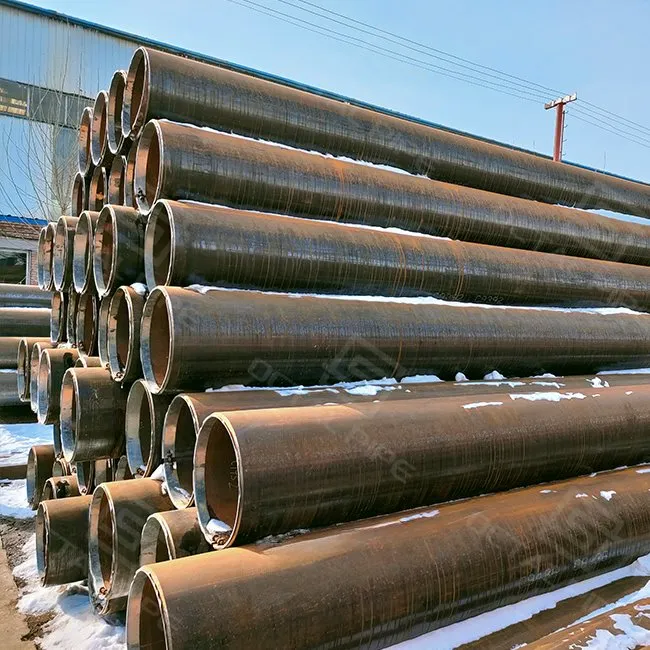

ERW тръба

ERW заварена стоманена тръбае заварена тръба с прав -шев, направена от стоманена намотка, където ръбовете на лентата се нагряват от електрическо съпротивление и се изковават заедно, за да образуват солидна надлъжна заварка.ERW означава Electric Resistance Welded, и обикновено се избира за тръбопроводи, пренос на вода и структурни услуги, където постоянната OD, бързата доставка и ефективността на разходите са от значение. Заваръчният шев минава надлъжно по дължината на тръбата, което води до компактна структура, висока якост и отлична точност на размерите. С висока производствена ефективност и сравнително ниска цена, ERW тръбите се превърнаха във важен избор в индустрии като транспортиране на нефт и газ, инфраструктурно строителство, напояване на селското стопанство и производство на машини.

Octal Pipe стриктно следва международните стандарти при производството на ERW тръби, използвайки автоматизирано и интелигентно оборудване, за да осигури стабилна и надеждна работа на продукта. Пълният процес включва:

1. Проверка и подготовка на суровините

• Избират се стоманени плочи, които отговарят на API, ISO и други международни стандарти.
• Химическият състав, механичните свойства и повърхностните дефекти се тестват, за да се гарантира консистенция.

2. Рязане и формоване

• Високо{0}}прецизното режещо оборудване гарантира точност на размерите.
• Стоманените плочи постепенно се огъват чрез формоване на машини в кръгли тръбни заготовки.

3. Високо{1}}честотно електросъпротивително заваряване

• Ръбовете се нагряват до пластмасово състояние и се заваряват заедно с притискащи ролки.
• Токът, напрежението и скоростта на заваряване се регулират автоматично, за да се гарантират плътни и непрекъснати заварки.

4. Термична обработка (отгряване/нормализиране)

• Облекчаване на напрежението за заварки и термично-засегнати зони.
• Подобрява микроструктурата, здравината и устойчивостта на напукване.

5. Безразрушителен тест и инспекция

• Ултразвуково изследване (UT):открива вътрешни дефекти на заварките.
• Изпитване на вихрови токове (ECT):идентифицира повърхностни пукнатини и включвания.
• Хидростатично изпитване:проверява устойчивостта на натиск.
• Проверка на размерите:дебелина на стената, овалност, допуски за дължина.

6. Оразмеряване, рязане и довършване

• Спрей охлаждането и оразмеряването осигуряват кръглост и праволинейност.
• Тръбите се нарязват на дължина според изискванията на клиента, със скосяване и премахване на ръбове.

7. Повърхностна обработка и покритие

• Покрития за ецване, бластиране или анти{0}}корозионни покрития (3PE, епоксиден прах) подобряват устойчивостта на корозия.

НадлъжнатаERW тръбен шеве единствената най-проверявана област в производството на ERW/HFW. За снабдяването на проекти контролът на шевовете не е лозунг-това е верига от-контроли на процеса, инспекция по цялата-дължина и проследими записи, които доказват, че шевът е последователно споен, подрязан и тестван.

• В-процес контрол на шева:проследимост на намотка/топлина, подготовка на ръбовете и прозорец с фиксирани параметри на заваряване (мощност/скорост/натискане), за да се поддържа коването на шева стабилно.ID/OD шаловесе контролира, за да отговаря на изискванията за профил на зърна за обслужване на потока и целостта на покритието.
• Пълна{0}}дължина на шева NDT:надлъжният шев се проверява отUT и/или вихров токсъгласно управляващия стандарт и ITP на проекта, с калибрирани настройки и документирани критерии за приемане.
• Целостта на налягането: хидростатично изпитванесе извършва според изискванията; проверките на размерите (OD/овалност/правота) се проверяват, като се има предвид стабилността на областта на шева.
• Ремонт и изхвърляне:индикациите на шевовете следват ясно правило за разположение (приемане / повторна-проверка / отхвърляне), съобразено със спецификацията; всеки разрешен ремонт се записва и повторно -проверява.
• Подлежащи на одит резултати:картографиране на топлинен номер, доклад за NDT, доклад за хидротест иEN10204 3.1 / 3.2 MTC(при поискване).

За повечето проекти решението е просто:ERW е разходно{0}}ефективен избор, когато заварените тръби са разрешени и обслужването е в рамките на стандартните граници на проектиране; Безпроблемното се предпочита, когато спецификацията го изисква или когато задължението е тежко.Octal Pipe може да осигури и двата маршрута и да ви помогне да изберете правилната опция въз основа на кода и нивото на риск.

• Изберете ERWкогато имате нуждапредвидим OD/WT, по-кратко време за изпълнение и стабилно снабдяване с обемза комунални услуги, структурна работа и много пакети за наземни линии.Ключова контролна точка:надлъжнатаERW шев-Octal Pipe контролира консистенцията на шеваподготовка на ръба + стабилен прозорец на параметрите на заваряванеи проверява целостта сшев по цялата{0}}дължина NDT (UT/Вихров ток, както е посочено) + хидростатичен тест. За документация предоставямепроследимост на топлина/намотка и EN10204 3.1 MTC(3.2 и свидетелство от трета-страна се предлага при поискване).
• Изберете Безпроблемнокогато услугата евисоко налягане/висока температура, силно циклично натоварване, или когато клиентът/спец"само безпроблемно."Seamless намалява опасенията за преглед на зава-шевовете при критични поръчки и често се избира, когато купувачите искат по-опростен път за одит зауслуги,-насочени към дизайна(граници на налягане/температура, чувствителност към умора или строги изисквания на собственика). За да се избегнат пропуски в обхвата, Octal Pipe препоръчва посочванекод/стандарт, OD×WT, клас, обхват на тестване и ниво на документаясно в RFQ/PO.

Съвет за купувача на Octal Pipe:Във вашата RFQ/PO посочетестандарт + клас + OD×WT + PSL (ако API 5L) + обхват на NDT на шева + хидротест + EN10204 3.1/3.2. Това заключва границата на проверката и избягва преработването по време на преглед на документа.

• Производство: Намотка + заварен шев срещу твърда заготовка (без шев)
• Диапазон на OD: ERW често икономичен до среден-OD срещу безпроблемно по-добро при малко-OD/високо-налягане
• Типична употреба: наземни линии / комунални услуги / структури срещу критичен процес / високо-налягане
• Контрол на риска: заваръчен шев NDT срещу цяла цялост на тялото + NDT
• Цена/време за изпълнение: ERW по-ниско и по-бързо срещу безпроблемно по-високо и по-дълго

Транспортиране на нефт и газ (строителство на сушата):

При--работа отдясно темпото се определя отнанизване → монтаж-нагоре → заваряване → NDT освобождаване → ремонт на покритие → спускане-в. ERW/HFW тръбата често се избира, когато пакетът се нуждаебърза производителност на мелницата и стабилен OD/WTза ефективност-на монтаж. Тук се проявява дисциплината на доставчика: съсОсмична тръба, екипът на работната площадка обикновено получава aпроследим пакет документи(картографиране на топлина/намотка + MTC) в съответствие с ITP на проекта, така че връзките-не се задържат в чакане на документи. Теренните одити обикновено се фокусират върхуNDT покритие на заваръчния шев (по цялата-дължина UT/EC според изискванията)и статус на хидротест-защото всяко задържане там спира освобождаването при заваряване и забавя спускането-в.

Строителство и инфраструктура (високо{0}}производително производство и монтаж):

За парапети, рамки, ръкави и общи конструктивни елементи, екипажите са непрекъснаторязане на дължина, копиране, пробиване, нарязване и заваряване на скоби-обикновено с повтарящи се джигове. Важното на практика еповторяема геометрия(OD, овалност, праволинейност), така че частите да не се "бият" с приспособлението и екипажите да не изгарят часове при принудително подравняване или преработка. Практичен начин, по който Octal Pipe поддържа това, е чрез запазване на спецификациитезадвижван от маса-(OD×WT, толеранс, стратегия за дължина) и доставказаписи от проверкитекоито съответстват на начина, по който QC на сайта проверява материалите: резултати от размерите, маркиране/проследимост и обхват на инспекция на шевовете, където се концентрират прикачените елементи.

Електрически и индустриални обекти (прозорци за изключване и ограничения за разрешителни):

По време на прекъсвания/ремонти често получавате aфиксиран работен прозорец, ограничени разрешения за-работа при гореща работа и ограничено пространство за полагане-така че материалът трябва да пристигнеготов-за-изработка. ERW тръбата обикновено се използва застелажи, подпори, ръкави и спомагателни линии, където рискът за работа не е „можем ли да купим тръба“, а „можем ли бързо да затворим QA“. Тук стойността на Octal Pipe е по-малко за маркетинга, а повече заскорост на освобождаване: хидро/NDT доказателство, ясна проследимост на партидата и ITP{0}}удобен набор от документи, така че макарите да могат да бъдат подписвани без допълнителни точки на задържане или повторно-тестване.

С усъвършенствани производствени процеси, строг контрол на качеството и широки области на приложение, заварените тръби ERW на Octal Pipe се превърнаха в предпочитано решение за глобални клиенти за нефт и газ, строителство и инженеринг. Чрез непрекъснати иновации и ефективно управление на веригата за доставки ние доставяме продукти и услуги, които осигуряват по-висока ефективност на разходите, надеждност и дългосрочна-производителност.

Свържете се сега

ЧЗВ





В: Каква е разликата между ERW и HFW тръба?

A: HFW обикновено се третира като модерна високочестотна-форма на ERW-„ERW“ е общият термин, докато „HFW“ подчертава използвания-метод на високочестотно заваряване.

В: Как определяте рейтинга на налягането на тръбата ERW?

A:Капацитетът под налягане еизчислено, не е фиксирано-зависи отOD, дебелина на стената и допустимо напрежениеспоред проектния код (често използвайки уравнения от тип Barlow-), след което се коригира за температура и корозия; хидротестът проверява целостта на налягането, когато е необходимо.

Въпрос: ERW тръба срещу безшевна тръба - коя да избера?

A:ИзберетеERWкогато заварената тръба е разрешена и имате нуждапоследователен OD/WT и по-кратко време за изпълнение; изберетебезпроблемнокогато спецификацията го изисква или задължението емного високо налягане/температура или силно циклично натоварване.

В: Какво означава ERW в стоманена тръба?

A:ERW означаваЕлектросъпротивителна заварка. Изработва се чрез нагряване на ръбовете на лентата свисоко{0}}честотен токи ги притискате заедно, за да образувате aнадлъжен заваръчен шев.
