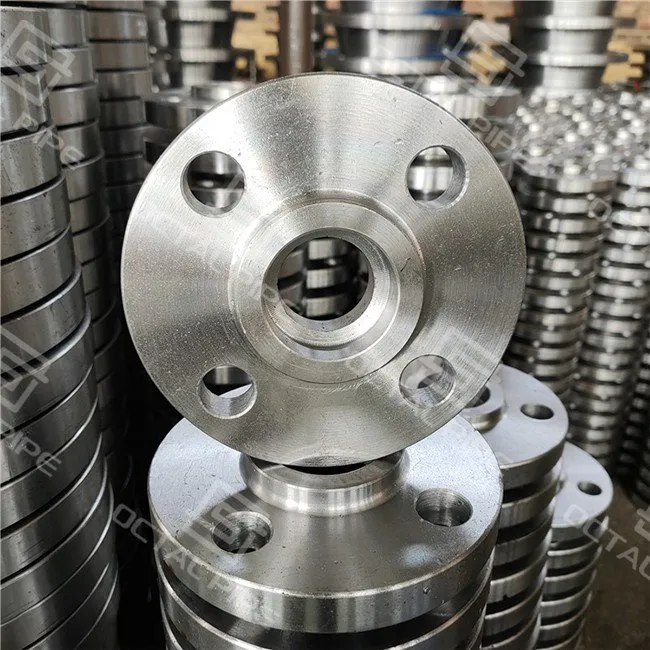

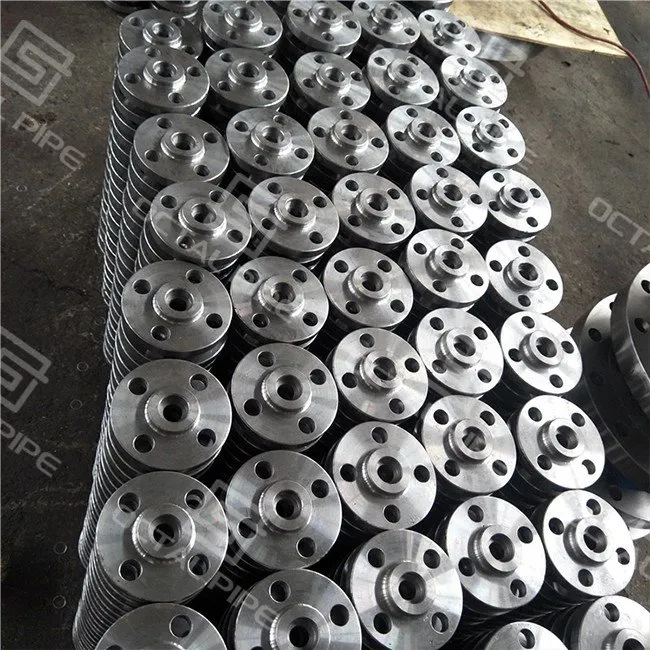

Фланец за заваряване на муфа

Фитингите за-заварка на тръби са проектирани за компактни тръбопроводни мрежи с-високо налягане, където надеждността,-непропускливото уплътнение и прецизното подравняване са критични. За разлика от връзките с челни-заварки, тези фитинги позволяват на края на тръбата да се постави в прецизно-обработено гнездо, преди да се приложи ъглова заварка около външната страна. Това гарантира структурна цялост, намалява неправилното подравняване и опростява монтажа в затворени пространства, като модули, монтирани на плъзгачи, стелажи за инструменти или тръбопроводни модули на рафинерии и химически заводи.

Octal Pipe доставя пълна гама от ковани фитинги-за заваряване, произведени заASME B16.11, подходящ за петролни и газови, нефтохимически, енергийни и индустриални проекти по целия свят.

Всички фитинги отговарятASME B16.11стандарти за размери, дебелина на стената, допустими отклонения на отвора и номинално налягане.

Материалните опции включват:

• Въглеродна стомана:ASTM A105, A350 LF2
• Легирана стомана:ASTM A182 F11 / F22 / F5
• Неръждаема стомана: 304 / 304L, 316 / 316L, 321
• Дуплекс и супер дуплекс:за приложения с висока-якост и висока{1}}корозия

Класове на налягане: 3000#, 6000#, 9000#

Материалите са избрани така, че да оптимизират механичните характеристики, заваряемостта и устойчивостта на корозия при високо-налягане или висока-температура.

Нашите-фитинги за заваряване на муфа покриват всяка нужда от-съединение с малък отвор:

• Съединителиза съединяване на тръби в-линия
• Редуктори(концентрични и ексцентрични) за преходи на диаметъра
• лактите(45 градуса и 90 градуса) към директен поток
• Тениски(равни и редуциращи) за разклонени тръбопроводи
• Синдикатиза лесно разглобяване и поддръжка
• капачкиза уплътняване на краищата на тръбите
• Гнездо-заварени фланциза компактни фланцови връзки

Тези фитинги намират широко приложение в:

• Колектори за пара и конденз в рафинерии и електроцентрали
• Плъзгачи за химически процеси и захранващи линии
• Инструменти и комунални тръбопроводи
• Хидравлични вериги с високо{0}}налягане
• Компактни офшорни или наземни модули

Всеки фитинг започва с кована заготовка, осигуряваща равномерен поток на зърното и структурна плътност, за да издържи на умора, вибрации и циклични натоварвания.

Обработката се извършва с прецизно CNC оборудване за производство на отвора на гнездото, вътрешното рамо и дебелината на стената до строги допуски. Вътрешните повърхности са гладки, за да осигурят правилно поставяне на тръбата и заварки без{1}}течове.

Термичната обработка се прилага според марката стомана:

• Въглеродна стомана:нормализиране за усъвършенстване на структурата на зърното
• Легирана стомана:закаляване и темпериране за здравина и издръжливост
• Неръждаема стомана:решение-отгряване за устойчивост на корозия

Външните повърхности могат да бъдат покрити или обработени за предотвратяване на корозия или повреда при работа.

Octal Pipe налага много{0}}етапни QA/QC процеси, за да осигури надеждна работа:

• Тестове на материалите:химичен състав, граница на опън и провлачване, ударна якост
• Проверки на размерите:дълбочина на гнездото, размер на отвора, дебелина на стената, концентричност
• Заваряемост и проверка на филето:за предотвратяване на концентрацията на стрес
• Не{0}}деструктивен тест (NDT):UT, MT, PT, RT според изискванията
• Тестване за налягане и течове:хидростатични или пневматични тестове за потвърждаване на запечатването

Всички фитинги са напълно проследими със сертификати за-изпитване (MTC / EN 10204 3.1 или 3.2). Налична е -проверка от трета страна за критични проекти.

Когато определяте фитинги за системи с малък{0}}диаметър и високо{1}}налягане, всеки детайл има значение. Заваръчните фитинги-на Octal Pipe са проектирани да дадат на екипите по проекта увереност както в производителността, така и в изпълнението.

• Надеждна работа под налягане:Всеки фитинг е прецизно изкован и машинно обработен, за да поддържа точността на размерите и структурната цялост, минимизирайки риска от течове, неправилно подравняване или повреда на заваръчните шевове в критични технологични линии.
• Ефективност на монтажа:Дизайнът на муфата естествено насочва тръбата в позиция, опростявайки сглобяването на място и намалявайки работните часове. По-бързата инсталация спомага за спазването на графика на проекта и намалява общите разходи.
• Компактен отпечатък за тесни пространства:Идеален за плъзгачи, стелажи за инструменти и модули, където пространството е ограничено, намалявайки необходимостта от скъпи модификации на оформлението или преработка.
• Материална гъвкавост за всяка услуга:От въглеродна стомана до дуплекс и супер дуплекс, нашите фитинги се адаптират към приложения с корозивни, високи-температури и високо-налягане, което позволява на екипите за доставки да доставят всички изисквания на проекта от един-единствен доверен доставчик.
• Пълна документация и възможност за проследяване:Всеки фитинг се предлага със сертификати за-изпитания на фреза (EN 10204 3.1/3.2) и незадължителна проверка от-трета страна, което опростява съответствието на QA/QC и одобренията на проекти.
• Намален риск, по-ниска обща цена на притежание:Комбинирайки издръжливост, лекота на инсталиране и глобална надеждност на доставките, фитингите Octal Pipe минимизират времето за престой и разходите за поддръжка, поддържайки както бюджетите на проекта, така и оперативните цели.

Octal Pipe съчетава широка продуктова гама, високо{0}}качествено производство, сертифицирани материали и професионална инженерна поддръжка. Нашите фитинги се съхраняват в различни видове стомана за бърза глобална доставка, с възможност за производство на персонализирани размери, дълбочини на гнездата или дебелини на стените.

Инженерната поддръжка включва насоки за избор на материал, проверка на рейтинга на налягането и препоръки за монтаж, помагайки на EPC и крайните-потребители по целия свят да завършат надеждно и ефективно системи с малък-диаметър и високо-налягане.

Сертификати



CE сертификат

Сертификат ISO 9001

API Q1 сертификат

ABS сертификат

Сертификат AP-5L

API-5CT сертификат
