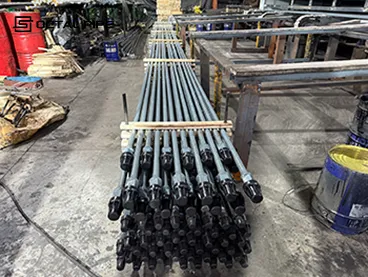

За какво се използва смукателната щанга?

A смукателна щангасе използва за предаване на движение и натоварване от повърхностното задвижване към сондажната помпа в прът-повдигателна система. В греда-изпомпван кладенец прътовият низ се движи нагоре и надолу вътре в тръбата и задвижва буталото на помпата, което повдига произведения флуид на повърхността. В този смисъл прътът не е просто стоманен прът в сондажа; това е работещата механична връзка между повърхностния помпен агрегат и помпата отдолу. SLB описва прътовата колона като връзката между повърхностната система и сондажната помпа и отбелязва, че системите с прътови-помпи остават един от най-разпространените методи за-изкуствено повдигане в нефтени кладенци.

При практическа употреба на нефтени полета,избор на смукателни прътисе основава на действителнотопрът-задължение на струната. Ключовите променливи включватдълбочина на настройка на помпата, размер на тръбата, размер на помпата, натоварване с течност, натоварване на полиран прът, дължина на хода, удари в минута, ицелева норма на производство. Дизайнът също трябва да се вземе предвидотклонение на кладенеца, контакт на тръбите, съотношение газ-течност, пясък, парафин, мащаб, и корозивни среди като напрCO2иH2S. Тези фактори определят дали връвта трябва да бъдеединичен-диаметърилизаострени, коетоклас прътидиаметъртрябва да се използва, независимо дали aпрът с по-висока{0}}здравостсе изисква и каксъединителиипони пръчкитрябва да бъдат съпоставени.

При повдигане на възвратно-постъпателния прът, колоната на смукателния прът преобразува възвратно-постъпателното движение на повърхността в движение на помпата в сондажа. Гредата повдига и спуска струната; буталото на помпата следва това движение и движи течност през тръбата. При обслужването на PCP низът на пръта също е елемент за-предаване на въртящ момент, така че не работи само при аксиално напрежение. Ето защо изборът на прът не може да бъде отделен отрежим на изпомпване, геометрия на кладенеца, ицикъл на натоварване.

Пъленпрътов шнурне се ограничава допръчки с пълна{0}}дължина. API 11Bкорицистоманени смукателни прътиипони пръчкизаедно сполирани пръти, съединители, потъващи пръти, полирани скоби за пръти, пълнежни кутии, итройници за изпомпване. вполева операция, тези елементи работят катосистема за повдигане-с един пръта не като изолирани компоненти, т.кнатоварване на низа, производителност на връзката, помпа кацане, контакт на тръбите, иуправлявай животавсичко зависи от комбинираното поведение напръти, кратки участъци, съединители, исвързани аксесоари.

Семейството продукти може да се разчете по-ясно чрез компонентите по-долу:

A прътов шнуртрябва да се оцени катоинтегрирана работна системаа не като изолирантяло на пръта. Правилен избор наклас прътидиаметърсамо по себе си не гарантира задоволителнополево представяне. Преждевременноизносване, умора, грешка при кацане, иповреда на{0}}контакта на тръбитевсе още може да възникне, когатопони{0}}въдици, дизайн на съединителя, полирана{0}}секция на пръта, илиподдръжка на низ-низе в противоречие с действителнотодобре профил, натоварване на низа, ирежим на работа.

Текущите API{0}}подравнени данни на производителите са доста последователни от страната на стандартната-дължина, както е показано в това [Размери, дължини и пони пръчки]справка. Tenaris изброява номинални дължини на-смукателни пръти от25 фута и 30 фута, докато въдиците за пони са изброени на2, 4, 6, 8, 10 и 12 фута. Продуктовата страница на SLB също идентифицира25- и 30-футови прътии въдици за пони2-, 4-, 6-, 8- и 10 футадължини. Търговските каталози обикновено изброяват диаметрите на тялото на пръта от5/8 инчачрез1-1/8 инча, а някои каталози се простират до1-1/4 инчаили1-1/2 инчав зависимост от продуктовата серия и производителя. Списък на текущите продуктови страници на Octal5/8 инча до 1-3/4 инчав семейството му-смукателни пръти, докато неговата-високоздрава страница изброява5/8 инча до 1-1/8 инчаза този маршрут.

Изтегляне: Справка за размера и дължината на смукателната щанга

A пони пръчка срещу смукателна пръчкаследователно сравнението е главно разлика в дължината и функцията на -струната на пръта, а не разлика в основната цел. Пони пръчките се използват за завършване на връвта до необходимата дълбочина на кацане, без да се принуждава помпата да стои твърде високо или твърде ниско.

СтандартътAPI 11B смукателна щанганабор от оценкие изграден околоC, K и D. Обществената литература за продукти последователно свързва тези степени с нарастващи изисквания за натоварване и корозия:Степен Cза по-леко обслужване,Степен Ккъдето устойчивостта на корозия е по-важна, иСтепен Dза услуга с по-високо{0}}натоварване от C или K. Публичните търговски обобщения повтарят същата логика на диапазона на опън: C и K обикновено се показват при90 000–115 000 psi якост на опън, докато D обикновено се показва на115 000–140 000 psi. Премиум и-специфичните за производителя маршрути след това се разширяват над основните степени на API в степени като напрKD, DXS, HA, HS, HL и HY, в зависимост от системата на доставчика.

Изтегляне: Класове на смукателни пръти и справка за серията продукти

Ключовият момент е, чеизбор на клас смукателни прътие аниз-дизайнидобре{0}}задължено решение, не простоизбор на каталог. Избраната оценка трябва да отговаря на действителнатанатоварване на полиран прът, дълбочина на настройка на помпата, тежестта на цикъла на стрес, корозионна среда, ирежим на работана кладенеца. На практика, по-леко-натоварваневъзвратно-постъпателни кладенциможе да остане в APIC / K / Dдиапазон, докатопо-дълбоки кладенци, по-високо циклично натоварване, по-голямо отклонение, PCP въртящ момент, или по-агресивенусловия на корозияможе да тласне дизайна къмпремияилисерия пръти с висока{0}}здравост. Поради тази причина оценката трябва да се чете заедно сдиаметър на пръта, конусност на струната, клас на свързване, и очакваноживот на умора, тъй катопрътов шнуруспява или се проваля като aсъгласувана механична системаа не като изолиранетикет за оценка.

A стандартен смукателен прътобикновено се използва, когато низът на прътите може да бъде проектиран в рамките на нормалния клас API 11B и кладенецът не налага необичайно високо натоварване на опън, въртящ момент или изискване за умора. От практическа гледна точка стандартните пръти обикновено се съгласуват с конвенционални греди-помпени кладенци, умерени дълбочини и условия на експлоатация, при които натоварването на пръта, отклонението и нивото на корозия остават в границите на избрания клас API.

A [високоякостна смукателна щанга срещу стандартна смукателна щанга]сравнението става важно, когато състоянието на кладенеца надхвърли практическия обхват на стандартния избор на API пръчка. Това обикновено включвадълбоки кладенци, по-тежки натоварвания на пръта, кладенци с висок{0}}дебит, PCP услуга, или условия на работа, къдетоизпълнение на уморатастава по-критичен дизайнерски фактор. Страницата с висока -сила на Octal поставя неговия H/HY маршрутдълбоки, тежко{0}}натоварени и корозивни кладенци, докато ръководството за сравнение на Lufkin поставя премиум класове катоKD, DXS, HA и HSв кладенци с по-висока умора, корозивни течности и PCP/slim{0}}изисквания за отвори.

Изтегляне: Референтен номер за стандартен спрямо смукателен прът с висока якост

Разликата не е само в това, че една пръчка е "по-силна". По-полезното разграничение е функционалното: стандартните пръти често са достатъчни при конвенционално възвратно-постъпателно обслужване, докато прътите с висока -якост се избират, когато струната трябва да оцелеепо-високо натоварване, по-тежка умора, добавен въртящ момент, или по-взискателна геометрия на кладенеца.

Обслужването на смукателни пръти трябва да се разбира по-скоро чрез действителното натоварване на кладенеца, отколкото чрез общи етикети на индустрията.При работа на място прътовият низ се избира спрямо специфичнитеметод на изпомпване, дълбочина на кладенеца, натоварване с течност, добре траектория, ипрофил на корозияна кладенеца. Инженерният въпрос не е просто дали кладенецът произвежда петрол, а дали колоната от пръти работи под неговъзвратно-постъпателно натоварване, натоварване на усукване, странично натоварване от отклонение, високо тегло на-флуидна колона, или химически агресивна{0}}флуидна система. Тези условия определят дали низът трябва да остане в рамките на конвенционална обвивка за степен на API или да се премести към различендиаметър на пръта, конусност на струната, клас на свързване, илисерия пръти с висока{0}}здравост.

Смукателните пръти обикновено се използват при следните условия на сондаж:

• конвенционални гредо{0}}изпомпвани кладенцикъдето колоната от пръти задвижва бутално-постъпателна сондажна помпа и основният фокус на дизайна ециклично аксиално натоварване, дълбочина на настройка на помпата, инатоварване на полиран прът;
• PCP кладенцикъдето низът на пръта трябва да предаванепрекъснат въртящ моменткъм ротора в сондажа, като същевременно носи тежест на низа и работно натоварване вътре в тръбата;
• дълбоки прът-повдигащи кладенцикъдето горната струна носи по-високо повтарящо се натоварване на опън върху по-голяма дължина на струната, което правиконусен дизайн, устойчивост на умора, ипроизводителност на връзкатапо-критичен;
• наклонени или наклонени кладенцикъдето е изложена струната на прътаконтакт на тръбите, износване на съединителя, ириск от изкривяване, свързан-с компресия, особено в долната част на низа;
• корозивни кладенцикъдето произведеният флуид съдържа значителнивода, CO2, H2S, или други корозивни компоненти, така че изборът на клас трябва да вземе предвид не само здравината, но иустойчивост на корозияи надеждност на инхибитора;
• обслужване на колона-за тежки течностикъдето по-висока плътност на течността, по-голямо пълнене на помпата или по-високи производствени цели увеличават натоварването, носено от низа на пръта, и тласкат дизайна към по-големи диаметри, по-здрави степени или по-внимателно балансирана конусност.

Няколко полеви примера правят логиката на услугата по-ясна:

• В адълбок възвратно-постъпателен кладенец, горните секции на пръта вижте повторенивисоко натоварване на опънна всеки удар. В това състояние проблемът при проектирането е не само номиналната якост на пръта, но също такаиздръжливост на умора при изкривяване и резбова връзка, цялост на съединителяи дали конусът на струната поддържа напрежението в-горната струна в приемлив диапазон.
• В асе отклони добре, струната може да не остане центрирана в тръбата.Съединител ODможе да докосне стената на тръбата и долната колона на пръта може да се премести в компресия при част от хода. При тези условия,потъващи пръти, стабилизиращи щанги, водачите на прътите и изборът на съединители стават част от-стратегията за контрол на износването, а не допълнителни аксесоари.
• В аPCP добре, низът на пръта не работи само при аксиално натоварване. Трябва да предаваповърхностен задвижващ въртящ моменткъм ротора в сондажа, като същевременно носи тежест на низа в сондажа. В резултат на това прътовата система се подлага на комбинираненапрежение на усукване, аксиално напрежение, циклично натоварване, а в наклонени кладенци и допълнителниконтакт на тръбитеиизносване. При тази услуга степента на пръта, диаметърът, системата за свързване и изборът на съединителя трябва да се четат заедно.
• В акорозивен кладенец, проектният въпрос не е само дали струната може да носи товара. Също така е дали избраната степен на пръта може да се поддържауправлявай животав присъствието напроизведена вода, CO2, H2Sи действителната инхибиторна програма. При тези кладенци конструкцията на колоната на прът- трябва да вземе предвид риска от корозия, взаимодействието на умора и дали избраната степен остава подходяща през целия сервизен интервал.

прътиса свързани чрезсъединители, и избранотоклас на свързванезасяга и дветепрът-цялост на низаиизносване на тръбите. Обществената API-ориентирана литература идентифицираКлас ТиКлас SMкато общотоAPI класове за свързване, докато някои продуктови системи също включватсъединител с висока-якостмаршрути за по-взискателно обслужване. Тъй катовъншен диаметър на съединителяе по-голямо от тялото на пръта, съединителят често е първата част от низа, която влиза в контакт с тръбната стена внаклонени кладенци. Поради тази причина изборът на свързване трябва да се оценява заедно склас прът, натоварване на низа, отклонение на кладенеца, и очакваноусловия на износване, вместо да се третира като отделен избор на аксесоар.

Практическият момент е прост: класът на пръта, диаметърът на пръта и класът на свързване трябва да се четат като една работеща система. Високо{1}}здрав прът с грешна стратегия за свързване все още може да се сблъска с износване, умора или проблеми с-контакта на тръбите по време на експлоатация.

A смукателна щангае стандартната секция с прът с пълна{0}} дължина, използвана за изграждане на по-голямата част от въдица. Апони въдицае по-късата секция на пръта, използвана за регулиране на общата дължина на струната. Текущата литература, съобразена с API-изброява стандартни пръчки на25 фута и 30 фута, докато въдиците за пони обикновено са изброени на2, 4, 6, 8, 10 и 12 фута.

Тази разлика е оперативна, а не само размерна. Пони въдиците се използват, когато трябва да се настрои окончателното съотношение на прътите, така че помпата да се приземи правилно и геометрията на хода да работи по предназначение.

Безплатна оферта

ЧЗВ





01. Може ли една и съща колона на смукателни пръти да се използва както за изпомпване на лъча, така и за обслужване на PCP?

Не автоматично.Изпомпване на лъчаосновно натоварва низа на прътавъзвратно-постъпателно аксиално напрежение, докатоPCP услугасъщо добавянатоварване на усукванеи различни условия на износване на съединителя, така че степента, диаметърът и конструкцията на връзката често трябва да се преразглеждат по различен начин.

02. Кога е необходима въдица за пони във връвта за смукателни пръти?

A пони въдицасе използва, когато крайният прът-корпус трябва да се регулира, така че помпата да кацне на необходимата дълбочина. Обществената API-съгласувана продуктова литература обикновено изброява стандартни пръчки на25 фута и 30 фута, и въдици за пони при2–12 футаза тази функция за регулиране.

03.Винаги ли по-високият клас на въдица означава по-добра струна?

неИзбор на степентрябва да съвпададобре мито, включителнониво на натоварване, ниво на корозия, тежест на уморатаи дали низът работи визпомпване на лъчаилиPCPобслужване. Премиум или серия с висока -якост се използват, когато действителното натоварване надхвърли практическия диапазон на степен на API, а не като надстройка по подразбиране.

04. Защо изборът на съединител има значение, ако степента на пръта вече е правилна?

защотосъединителиса част от работещата-струнна система, а не само съединители. Техният клас, маршрут на твърдост и външен диаметър влияятпрехвърляне на натоварването, целостта на връзката, иконтакт на тръбите, особено внаклонени кладенцикъдето съединителите могат да контактуват първи със стената на тръбата.
